MOSFET讲解（15）

MOSFET讲解

快续流的方式，电机的平均功率要小。慢续流的方式，电机的平均功率大。不管快续流还是慢续流，都满足能量守恒。外部电源给电机做功P，在电源关断后，电机能量一直做功，电机的能量也给电源充电。慢续流P = 电机做功；快续流P = 电机做功 + 给电源充电。

所以说，快续流可以回收能量，但是平均功率小。主要看在什么场合用什么样的续流方式。

PWM OFF期间：

在死区期间内，能量M4 M5体二极管走，依旧有续流损耗。死区时间是1~2us，不足以让电机的电流变为0，所以电机依旧是有电流的。在M4 M5导通后，能量从Rdson走了，就没有续流损耗了，只有导通损耗，而Rdson上面的损耗不是特别的大，这样子互补输出的好处解决了损耗问题。

总结：互补方式增加管子的开关损耗，降低了管子的续流损耗。而开关损耗平均分配给了每个管子，这样热源就分散了，每个管子的热量就会降低。

研究电流的方向：

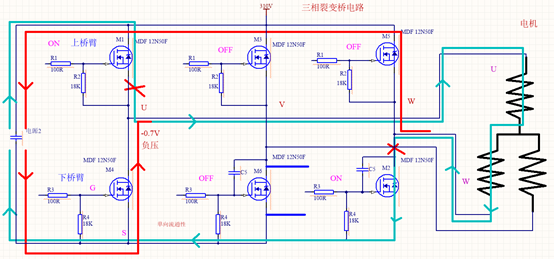

电流是由惯性的，电感作为电流源，电流的方向是不能激变的，所以在续流期间，电感两端的电压被钳位在了310V，还是给电源进行反向充电的。只不过Vbus 310V会让电感的电流下降变快，一段时间后，让电感上的电流为0。

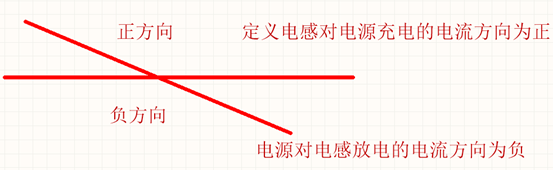

如果定义电感对电源充电的电流方向为正，那么电源对电感放电的电流方向为负。也就是说，电感作为电流源给电源进行充电，当电感上的电流为0时，电源又开始给电感进行充电了，电流的方向就反过来了。

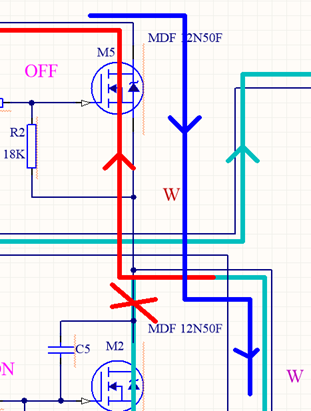

也就是图中蓝色的电流方向。电流的方向从红色变为蓝色，必然经过0。

那么关于电感的续流就讲到这里了。

接下来简单讨论一下Rdson 的问题。假设Id有100A，那么要想检测这个电流，最好要在三相逆变桥下面加一个检流电阻，比如这个检流电阻是3mΩ，那么P = I^2*R = 30W，一般的检流电阻没有这么大的功率的，所以就要用电流互感器来进行电流的采样。那么，还有一种方式，MOSFET是有Rdson的，假设Rdson不变的情况下，是否可以在MOSFET两端通过对Rdson两端的电压来检测电流呢？所以，在大电流的情况下，可以借用Rdson做检流电阻，做电流的采样。

贴片电阻的数据手册介绍，干货满满！（四）

3.1贴片电阻常用厂家及参考价格

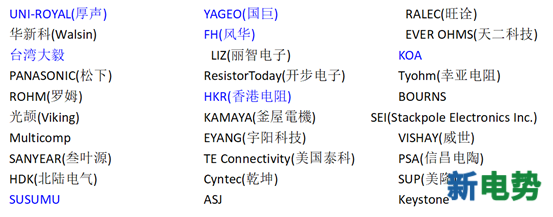

我们之前和大家说到了，电子工程师要对贴片电阻的价格也要了解。那么，除了封装、精度、非标称阻值对价格影响的因素以外，不同品牌的贴片电阻，它的价格也是不同的。这里我们列举了常见的贴片电阻品牌，供大家参考，如下：

上面列举了常见的品牌厂家，蓝色标识的是一般贴片电阻常用的品牌了。那么，下面列举常用封装或精度的贴片电阻所对应的大概价格：

需要注意的是，上面的这些价格会根据市场有所浮动的，这里给大家做一些参考而已。另外，根据年采购量的不同，价格也会不同，需求量越大，价格也会越低。

3.2 规格型号识别

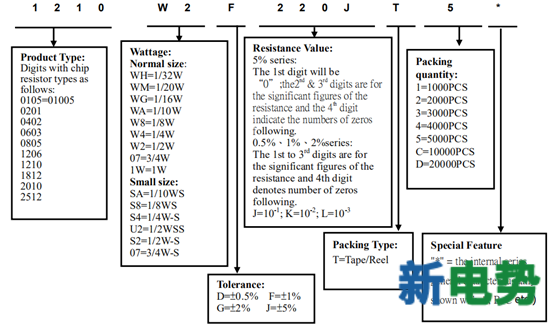

很多工程师在设计完电路图，然后经过元器件计算，是不是要开始选型了啊？最后要出一份BOM表是吧。那么，在我们的元器件BOM表里面，不能仅仅是阻值和精度对吧，而是要专门有一列来标明具体元器件对应的厂家的型号了。所以，贴片电阻选型的时候，也要对规格型号有了解。那么，下面给大家讲一下贴片电阻的型号如何识别，这里列举的是厚声贴片电阻的规格型号，如下所示：

1）1210：表示的是贴片电阻的1210封装；

2）W2：表示的是贴片电阻的功率，为1/2W；

3）F：表示的是贴片电阻的精度等级，为±1%；

4）220J：表示的是贴片电阻的阻值，22Ω；

5）T：表示的是贴片电阻的包装形式，Tape；

6）5：表示的是贴片电阻的单个包装的数量，5000pcs；

7）*：表示的是特殊参数，这个是厂家的内部代码。

那么，每个厂家的规格型号的标识一般是不一样的，所以，在选型的时候，大家需要参考数据手册进行选型了。

贴片电阻的数据手册介绍，干货满满！（二）

作为电子工程师来说，需要对这些贴片电阻的根据产品的要求来进行选型了。随着技术的进步，近几年，国内的一些厂家制造工艺和质量管控也得到了巨大提升，所以，除非客户指定国外品牌，还是建议广大电子工程师支持国产品牌。那么，学习了本文之后，大家也会知道，什么样的贴片电阻适合自己的产品设计需求，也会让设计出来的产品鲁棒性会得到大大地提升。有时候，我们能够从设计上完美规避掉的风险，尽量从设计角度出发，这也是我们广大电子工程师应该具备的基本技能。

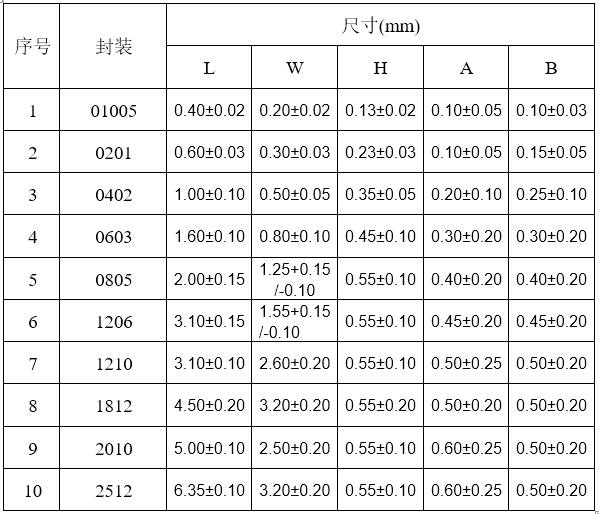

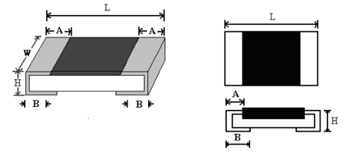

我们也说了，不同的封装是由不同的尺寸的，下面列举了不同封装所对应的尺寸：

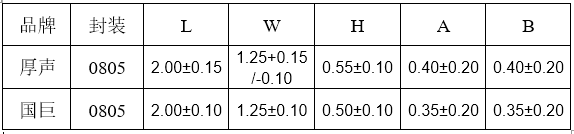

这里大家需要注意一点的就是，不同的厂家，它的加工尺寸误差会有所不同。这里用厚生和国巨的0805封装尺寸进行对比：

通过上面的表格对比可以知道，不同品牌的尺寸和误差是有区别的。

1.3 功率和耐压

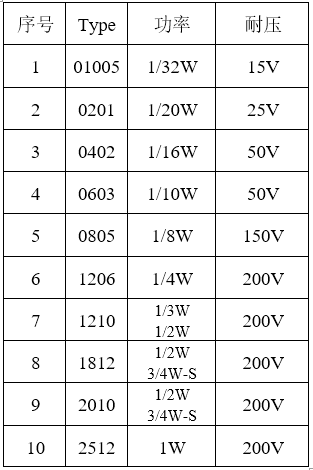

其实，对于这10种封装而言，它们会应用在不同的电子产品领域。比如说01005、0201、0402，这种尺寸相对较小的封装，主要应用在手机、平板电脑、行车记录仪等等这些通讯消费类电子产品上，因为它具备尺寸小的优点。而0603~2512应用的领域主要是在，比如说智能家居产品、空调风机、充电桩、油烟机等等这些工业及家电产品类的电子产品上，因为它的功率、耐压等参数满足设计需求。下面给大家列出了，不同封装对应的功率和耐压：

注意：不同品牌的封装，所对应的功率会有些许不同，但大体都一样。

       1.4 精度等级及丝印

我们知道，每个阻值的电阻加工出来并不能做到绝对精准的，所以，就有误差这个概念了。那么对应到每个不同的阻值，它就有了一个精度范围。这里大家要了解一个概念，对于电阻的精度来说，它是在电阻加工出来之后，经过筛选分别得到的不同的电阻精度的，比如说，10K ±1% 和 10K ±5%这两种不同精度的电阻。那么，贴片电阻的精度也是有标准的，分了几个等级，每个等级对应有不同的字母来代替，它们是一一对应的，是为了方便标识。下面就列举了电阻的精度等级以及对应的字母代码：

来举个例子，比如：1K ±1%的贴片电阻，它的阻值是在990Ω~1010Ω范围内，既有向上的误差，也有向下的误差，那么，它对应的代码精度是F，这个字母代码我们在后面介绍的厂家型号标识里面会体现出来。这里需要特别说明是0Ω电阻，我们知道，作为一个导体，它并不能做到阻值绝对0Ω是吧，否则，就没有超导体这个说法了是吧。其实，对于0Ω电阻来说，它也有mΩ级别的阻值的，比如说20mΩ，那么在这个基础上它也有一个误差范围，也有它的精度等级。这也是让很多电子工程师迷惑过的地方。通常情况下，我们用的比较多的电阻精度等级一般是±1%、±5%。

那么除了上面的精度等级及字母代码标识以外，在贴片电阻的封装顶部，也会用丝印标出相应的阻值，同时也包含了精度信息。所以，丝印包含了2层含义：阻值和精度。那么，它们是如何标识出来的呢？有一个什么样的标准呢？

对于01005、0201、0402这三种封装的贴片电阻来说，由于它的尺寸相对很小，是无法在封装的顶部来标出这样的丝印，所以我们说的丝印标识是不包含在这三种封装的。对于0603~2512这7种封装的贴片电阻，我们来看一下它的丝印标识。下节课继续给大家讲解。
