单级反激PFC变压器的计算

姜维 发布于 2021-11-05 11:08
收藏 0 回复 0 浏览 469 原创


单级反激PFC变压器的设计,单级反激PFC是结合了PFC与反激的两者的功能,

能够实现PFC的功能,也有反激的隔离功能,那么单级反激的变器计算与普通的变压器计算是不一样,普通反激的变压器是DC-DC拓扑,而单级反级的输入是一馒头波,那这样的馒头波电压在最低点的时候电压是为0V的,所以用普通的变压器计算是不行了的,


下面我们来根据PFC的计算方法来看下,

首先输入电压是一个正弦的交流,单级既然有PFC的功能,输入电流也是要跟随输入电压的,

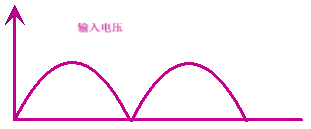

那么变压器里面的平均电流应该也是一个馒头波。

根据在最大输出功率最小输入电压时输入电流最大。

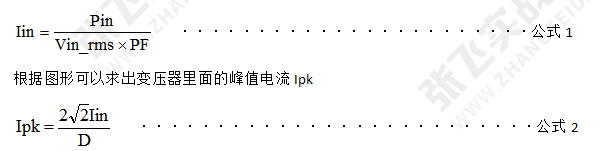

那么输入最大有效值电流Iin就能计算出来,首先是确定好最小输入电压Vin_rms ,然后就是最大输入电压下的PF值。


那么Dmax是在最小峰值电压的占空比,要求占空比可以根据反激里面的反射电压Vor来计算就可以了,

首先的确定好开关管的最大电压VDSS,比如是650V,那么根据管子的应力,

Vin_max+Vor+尖峰电压≤90%VDSS

如输入电压最大值是264V,那么峰值电压差不多就是373V,尖峰电压一般是100VVor差不多就是120V,一般Vor不会超过输入最小电压的峰值。

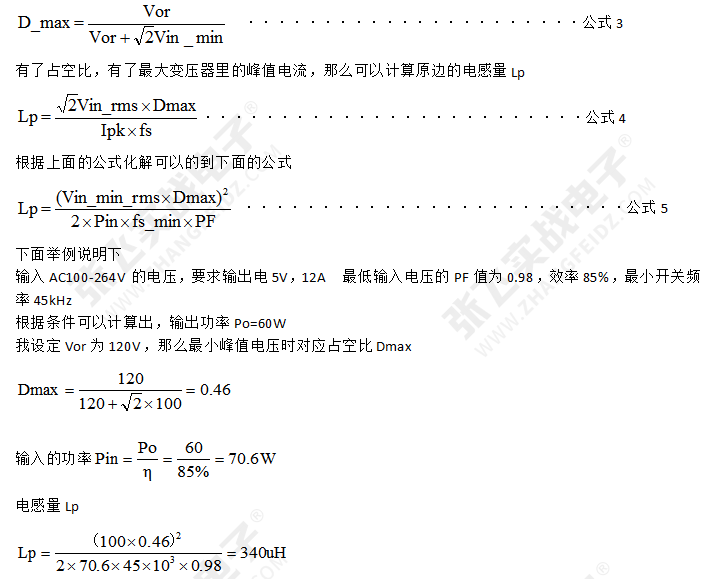

根据反激里面的伏秒平衡可以计算出D


下面要计算圈数

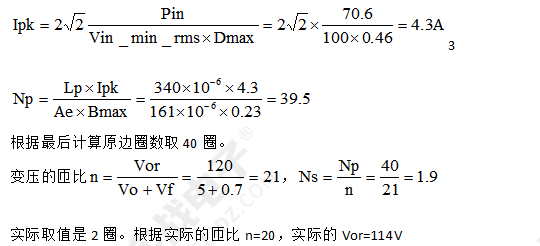

计算圈数前先要确定好磁芯,
