很多刚接触的开关电源的工程师,在计算变压的时候,有些参数可能不是很理解,其实很多的公式与参数是在我们初中与高中的时候已解学过,只是长时间的不去应用很多都是忘记了的,下面我们来讲解这些参数。

首先对于电感的能量公式image.png是电感上面的流过的电流,电流要是变化的电流。


法拉第的实验表明,不论用什么方法,只要穿过闭合电路的磁通量发生变化,闭合电路中就有电流产生。这种现象称为电磁感应现象,所产生的电流称为感应电流

根据法拉第定律,我们知道电感式只要有变化的电流,那么我们的磁芯中就会有变化的感应磁通,

有变化的感应磁通,就可以通过磁芯把能量传输的其他绕组上面,这就是变压器的原理。

而电路中感应电动势的大小,跟穿过这一电路的磁通变化率成正比,若感应电动势用e表示,则image.png,这就是法拉第电磁感应定律

若闭合电路为一个n匝的线圈,则又可表示为image.pngn为线圈匝数,image.png为变化的磁通量,单位Wb

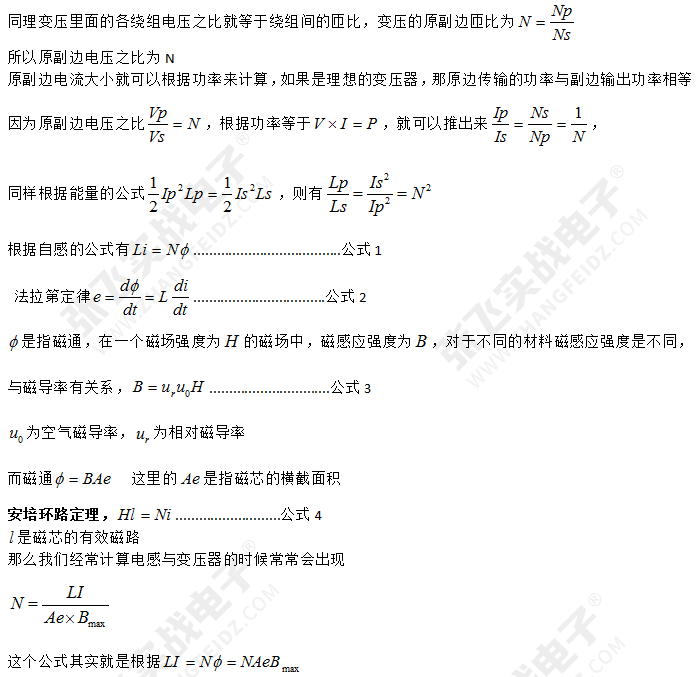

看上面的图,变压器是多个绕组在同一个磁芯上面的,

当原边的线圈有变化的电流让磁芯产生变化的磁通时,副边的绕组同样会感应到变化的磁通,那么根据法拉第定律可以知道原边的感应电动势image.png副边的绕组感应电动势image.png,同一个磁芯里面的image.png 相等,所以原副边电压之比是image.png



Ae是磁芯的

Bmax的取值,因为不同的磁芯材料里面的饱和磁感应强度是不一样的,饱和磁感应强度为Bs

我们一般用的铁氧体比较的多,所以经常取Bmax=260mT-280mT,取值这一个值的原因一般应用的磁芯材料是PC40的,磁芯的饱和Bs=390mT,而电源的功率输出可能会有过功率,一般是1.2-1.3,所以我们会去留有余量1.4-1.5倍。
