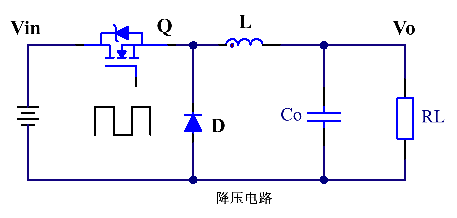

降压电路在电子产品里面应为的非常的多，降压就是把一个高的电压变成一个我们可以用的低电压。能实现这种降压的电路有很多种，其中就有线性的电源，如果输入与输出相差不大也可以直接用三端实现，但是如果是功率比较大，效率就非常的低，为了解决效率高的问题，对于功率比较大的都用开关电源，对开关电源的降压电路就是下面的电路了，

开关电源降压就是通过控制MOS管的开与关实现的，那么对应MOS开通的时候二极管相当于断开，MOS管饱和导通，那么MOS管上面有一个Rds-on串联在整个回路里面，那电感上面的电压就是VL=Vin-Vo-VRds-on 因为Rds-on的电阻都比较小，所以我们可以忽略

电感两端加上电压后，电感电流线性上升.MOS管开通的的时间是Ton=D×T ，T是开通周期，

当开关管开通到一定时间后，MOS管需要关断，如果一直开通的Vo一定会等于Vin，这就没有实现降压的效果，当MOS管关断的时候，电感电压会反向，电流开始下降，那么这个回路是二极管导通，就像下面的图一样。

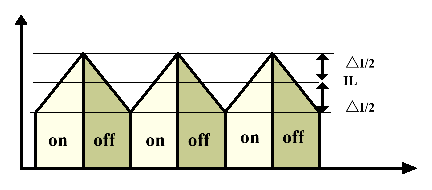

在MOS管开通的时为on，MOS管关断的时候为off，我们既然知道了电感的平均电流等于Io，我们只有设定好纹波电流就可以计算出来电感量。下面是计算公式
