接下来我和大家介绍PFC MOS管DS震荡波形解决方法

PFC的结构原理图如下

                        图1

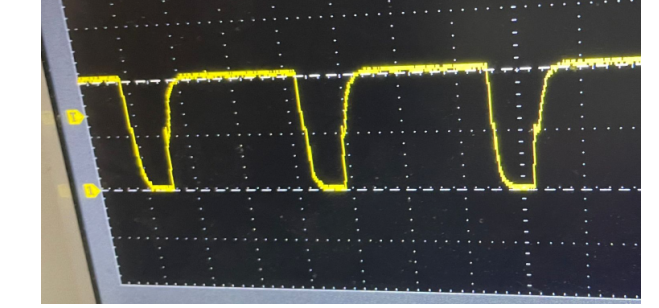

我们的mos管波形在各拓扑结构中的波形都会不一样，对与PFC来说，我们的MOS管波形见图2，这是因为我们的工作在了CCM模式下的PFC  MOS管波形，可以看到尖峰非常高，

                            图2

                                            图3

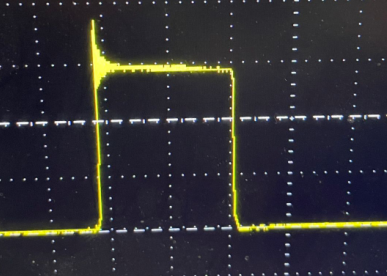

从图3我们可以看到DS的震荡非常的厉害，当出现这种现象的时候，需要怎么解决了，有很多刚入行的工程师可能不知道怎么入手。

对于这一关问题可以从下面几个点入手

1、续流二极管是不是合适，检查续流二极管的规格书，找一个参数相近而不同品牌的二极管装上去重新测试下，对比前后波形看有没有改善。

2、Mos管的也可以找一个不同品牌的替换上去看下波形，是不是有变化，变差还是变好

3、查看驱动波形，是不驱动电阻太小，导致驱动震荡的非常厉害，改变驱动电阻的阻值，改大看看有没有改善，

4、如果上面的都没有改善的，看是不是PCB布线的问题，可以割线看看，但是一般不建议这样做，

5、实在不行就加RC钳位电路，但是带来的是损坏加大，MOS管温升可能会高。

一般我们都是从以上5点出发来解决问题。

我们解决问题的时候首先的从最简单的入手。

对我们最简单的就是先查看驱动波形，与DS的电流波形，如果没有电流探头的，可以先看驱动的波形，如果驱动的波形很差的话，我们可以通过改变驱动的匹配电阻来改善驱动波形。

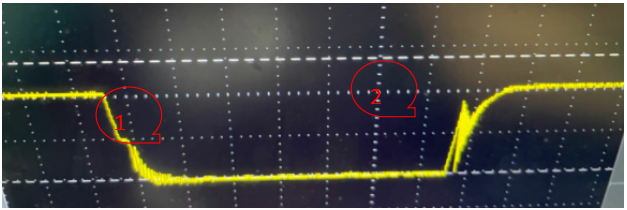

实际查看得驱动波形如图4

                            图4

从图上驱动波形来看得话，一般这样的问题都是硬开关里面出现，因为有很米勒效应在里面，当我们看到有弥勒效应的时候，就可以确定我们的开关是硬开关，从图上的波形来看，

MOS管驱动是有很严重的问题的。

首先当驱动电压到了米勒平台后，我们希望他是保持不变得，

但是上图中2号圈里面有震荡，而且震荡的非常严重，都有震荡到接近0V了，

这是我们不能接受的，很可能会引起二次关断。

当出现这种现象的时候我们的解决方法只有加大驱动电阻

如下图是一个推挽电路，也叫图腾柱，我们可以改变R3，把R3电阻适当加大，让开通速度适当变慢，R3由原理的22Ω，改成了现在的47Ω，

然后我们在看关断的的米勒效应1号圈，也是震荡的非常厉害的，一样的办法是改变驱动电阻R2，加大R2的阻值，R2的阻值也是由原来的22Ω改成了47Ω

                                                 图5

改好了驱动电阻后，我们再来看下改完驱动电阻后的驱动波形

 下面图6是该后的驱动波形。

                  图6

从图6的波形来看，驱动波形非常的漂亮，原来的震荡基本上没有了，可能有人会认为这样加大驱动电阻会引起MOS波形发烫，其实是不会的，因为我们的驱动电阻加的也不是很大，

当然改完后还是要做温升测试。

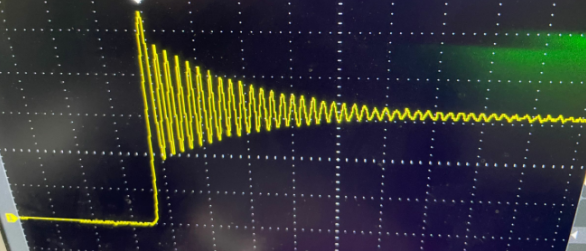

下面我们在来看图7的DS的波形，已经非常漂亮了，图8是没有改驱动电路的波形，

从下面的两个图对比来看，我们的DS波形震荡已经改善了，DS震荡在我们的接受范围内。

这样我们的MOS管的电压应力也解决了。

                               图7                                                                        图8

从这一个案例来看得话，驱动电阻太小时很有可能会引起我的DS震荡非常的厉害，这一原因都是弥勒效应的存在，所以在选取我们的mos管的时候也可以注意下寄生电容的大小，如果我们不改变驱动电阻的情况下，改变MOS管也可能会有所改变，原理都是改变mos管的开通与关断速度，让dV/dt变小。

如果改驱动电阻没有效果的话，可以改变续流二极管，这也是一个不错的选择。但是对于加钳位电路与改PCB板是尽量不要去用。
