新能源汽车旋变器介绍

郭嘉 发布于 2021-10-27 15:43
收藏 0 回复 0 浏览 100 原创

大家好!我是张飞实战电子的郭嘉老师,这篇文章聊一聊新能源汽车旋转变器介绍。


图片 1.png图片 2.png

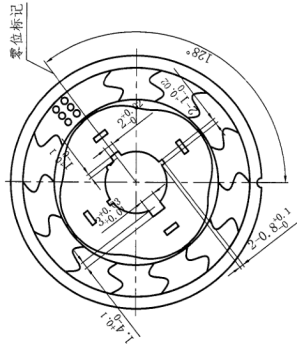

上图是新能源旋变器的转子和定子示意图,极对数是4、励磁电压有效值是7V、励磁频率10KHz、输出电压有效值2+-10%、相位移15°、变比等于输出电压有效值/励磁电压有效值,即2V/7V=0.285.


图片 12.png

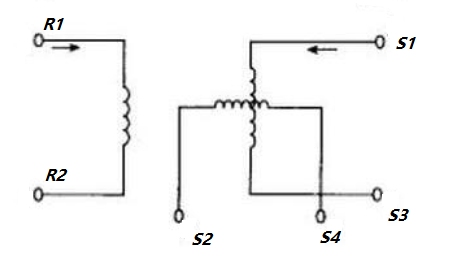

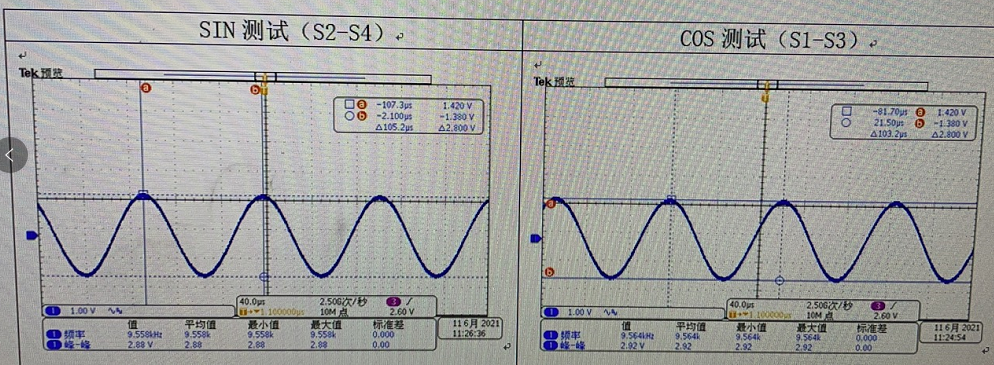

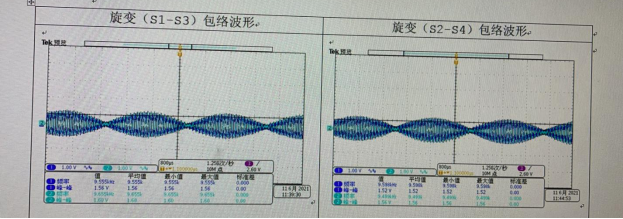

R1和R2励磁的输入信号,S1和S3是COS输出,S2和S4是sin输出。测试波形如下:

图片 8.png


图片 3.png


图片 5.png

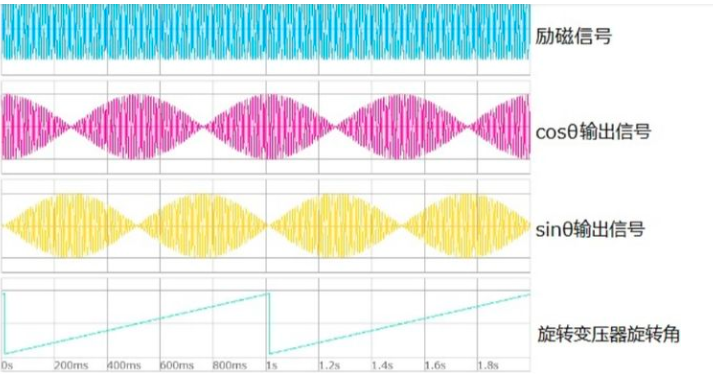

励磁输入:Ve=E*sin(ω*t)

正玄输出:V1=K* E*sin(ω*t)*sinθ

余玄输出:V2=K* E*sin(ω*t)*cosθ

其中,θ为旋变转子角度;ω为励磁载波频率;E为励磁输入峰值电压;K为转换比例。

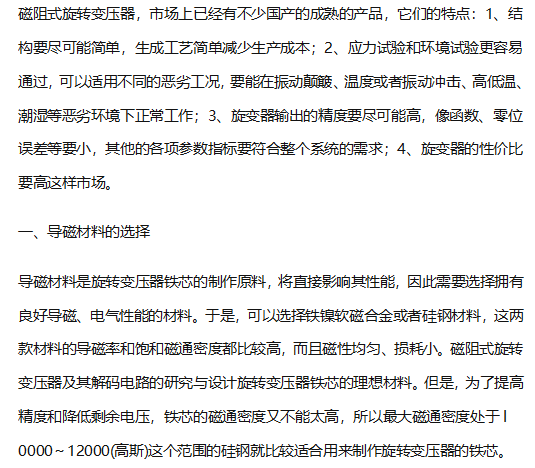

图片 6.png

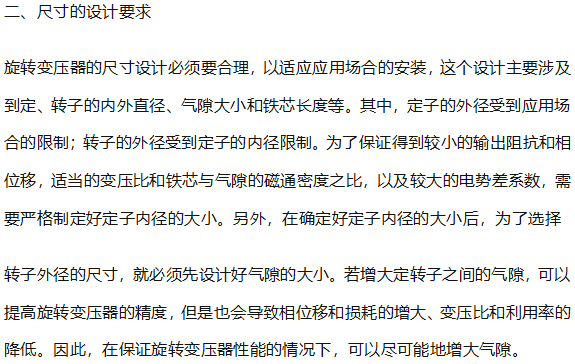

图片 7.png

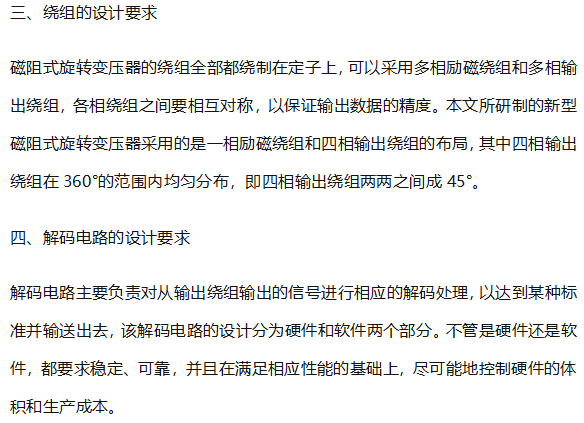

图片 8_2.png
